1000吨冷挤压机 重型挤压件精密成形的核心装备

一、设备概述

1000吨冷挤压机属于重型冷锻成形设备，公称压力达10000 kN，主要用于在室温下对金属毛坯施加高压，使其通过模具型腔发生塑性变形，从而获得尺寸精确、表面光洁、力学性能优良的挤压件。该吨位级别的冷挤压机通常采用三梁四柱式或框架式结构，配备液压或机械传动系统，兼顾高刚性、高导向精度与稳定的压力输出，适用于中小型复杂零件的大批量、高效率生产。

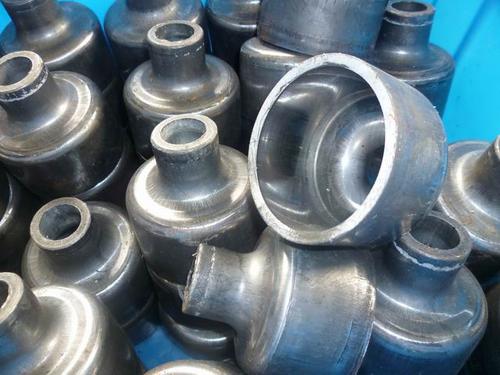

二、典型挤压件类型

依托1000吨的压力能力，该设备可加工多种材质（如低碳钢、合金钢、不锈钢、铜合金、铝合金等）的挤压件，典型产品包括：

• 汽车零部件：变速箱齿轮坯、等速万向节星形套、安全气囊气体发生器壳体、火花塞壳体、刹车活塞等。
• 轴承与传动件：轴承套圈、滾针壳、花键轴、齿轮轴等。
• 五金与电气件：接线端子、插针、电容器外壳、屏蔽罩等。
• 航空航天与军工：小型结构件、弹体部件、精密联接件等。

这些挤压件的共同特点是尺寸精度高（公差可达IT9～IT7）、表面粗糙度低（Ra1.6～Ra0.4）、材料纤维连续性未被破坏，因而具有较高的抗疲劳强度和耐磨性。

三、工艺特点与核心技术

1000吨冷挤压机的成形工艺具有以下优势：

1. 少无切削：直接成形出接近最终形状的零件，材料利用率可提高至80%以上，大幅减少后续机加工量。
2. 冷作强化：室温变形使金属晶粒细化、位错密度增加，零件强度与硬度显著提升，可部分替代热处理工序。
3. 尺寸一致性好：模具精度高，配合设备的高刚性，批量生产中零件尺寸散差极小，便于自动化装配。
4. 表面质量优异：冷挤压表面无氧化皮，粗糙度低，可直接用于配合表面。

在核心技术方面，1000吨冷挤压机重点关注：

• 预应力框架或立柱设计：提高整机刚度，减小弹性变形对挤压件精度的影响。
• 液压或伺服控制系统：实现压力、速度的精确调节，满足不同材料的挤压工艺曲线，同时具备过载保护功能。
• 高效模具冷却与润滑系统：冷挤压过程中模具承受高压、高温与剧烈摩擦，可靠的润滑与冷却可延长模具寿命并保证挤压件表面质量。
• 自动上下料与传送装置：配合多工位模具或机械手，实现连续生产，提升效率与安全性。

四、挤压件质量控制

1000吨冷挤压生产的质量控制贯穿全流程：

1. 坯料准备：坯料需经软化退火、表面磷化与皂化处理，确保冷挤压时摩擦系数低、变形均匀。
2. 模具精度：模具型腔尺寸按挤压件公差与回弹量精确设计，通常采用硬质合金或高强度模具钢，并经精密加工与抛光。
3. 工艺参数监控：实时监控挤压力、行程速度、模具温度等参数，异常时自动停机，防止出现折叠、裂纹、填充不满等缺陷。
4. 成品检测：采用三坐标测量机、轮廓仪、硬度计等对首件与抽检件进行全面检测，必要时进行无损探伤。

常见挤压缺陷及对策：

• 表面折叠：增大过渡圆角、改善润滑、优化坯料尺寸。
• 内部裂纹：控制变形程度与挤压速度，采用多次成形工艺。
• 尺寸超差：提高模具刚度、减少设备弹性变形、加强温度补偿。
• 模具磨损过快：选用耐磨模具材料、改善润滑、降低挤压速度。

五、应用价值与发展趋势

1000吨冷挤压机在锻造行业中扮演着承上启下的角色：向上可覆盖部分热锻件的精化需求，向下可生产大型压力机难以经济完成的精密小型件。其直接应用价值体现在：

• 降本增效：减少材料浪费与机加工工时，单件成本可降低20%～40%。
• 提升零件性能：冷作强化使零件承载能力提高，延长使用寿命。
• 绿色制造：无烟尘、少切削，符合节能减排与绿色制造方向。

随着智能制造与新材料的发展，1000吨冷挤压机正朝着以下方向演进：

• 伺服直驱与数字化控制：实现挤压曲线的柔性编程，适应难变形材料与复杂零件。
• 多工位集成与自动化连线：将剪切、挤压、冲孔、整形等工序集成于一条生产线，实现无人化大批量生产。
• 模具寿命预测与智能维护：基于传感器数据与AI算法，提前预警模具失效，减少非计划停机。
• 轻量化材料成形：针对铝合金、镁合金、钛合金等轻质高强材料，开发专用冷挤压工艺与润滑体系。

六、

1000吨冷挤压机是精密塑性成形领域的关键装备，能够批量生产高精度、高性能的挤压件，广泛服务于汽车、轴承、电气、航空等行业。通过合理选择坯料、优化模具设计与严格控制工艺参数，可充分发挥设备潜力，实现高质量、高效率、低成本的生产。随着智能化与新材料技术的深度融合，1000吨冷挤压机将在高端制造中持续发挥不可替代的作用。
